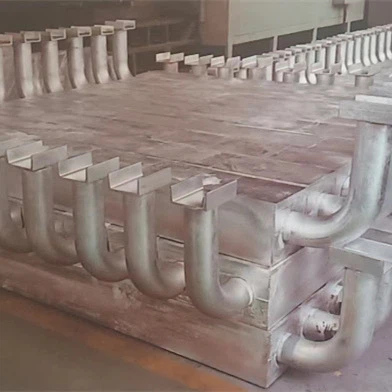

Afstandelijke aluminium slanke anode
Terwijl de satnd-off-anode uit het geïnstalleerde oppervlak steekt, is het anodemateriaal niet in direct contact met het te beschermen oppervlak. Aldus wordt de stand -off -anode beter gebruikt gedurende hun leven - de anode -gebruiksfactor kan tot 85 tot 90%bereiken.
Het wordt gebruikt voor de kathodische bescherming van in kuststructuren of mariene engineeringfaciliteiten, waaronder offshore platformjacks, boorplatforms, havenmuren en steigers, windparken, paal van de terugwinning, plaatstapel, enz.

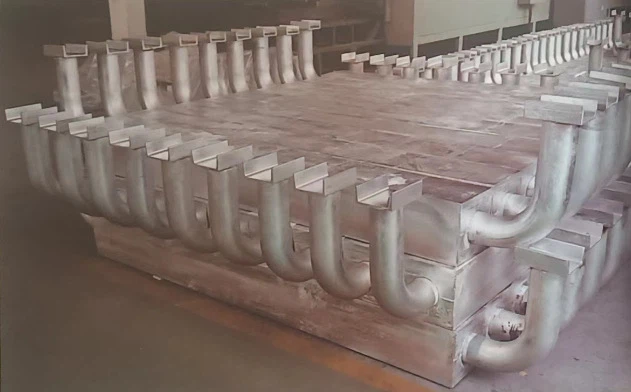

Trapeziumvormige anode met koeienhoorn buisvormige inzetstuk die uit beide uiteinden uitsteekt
|
Nee. |
Breedte (WT/WB) |
Hoogte |
Lengte (la/lc) |
Kerndiameter |
Gewicht (anode/kern) |
|
T1 |
150/170 mm (5,9 "/6.7") |
160 mm (6.3 ") |
900/1300 mm (35,4 "/51.2") |
50 mm (1.97 ") |
56,5% / 10,5 kg (124,6% / 23,1 lbs) |
|
T2 |
170/200 mm (6.7 "/7.9") |
180 mm (7.1 ") |
1500/1900 mm (59.1 "/74.8") |
50 mm (1.97 ") |
126/14. 0 kg (277.8/30.9 lbs) |
|
T3 |
200/210 mm (7,9 "/8.3) |
220 mm (8.7 ") |
16 0 0/2000mm (63.0 "/78.7") |
60 mm (2.36 ") |
181.5/18.5kg (400.1/40,8 lbs) |
|
T4 |
220/240 mm (8.7 "/9.4") |
230 mm (9.1 ") |
2300/2800mm (90,6 "/110.2") |
89 mm (3,5 ") |
289%/35.5kg (637.1%/78.3 lbs) |
Trapeziumvormige anode met gecrafte platte staafinzet die uit beide uiteinden uitsteekt
|
Nee. |
Breedte (WT/WB) |
Hoogte |
Lengte (la/lc) |
Kerngrootte (WCXT) |
Gewicht (anode/kern) |
|
F1 |
115/135 mm (4.5 "/5.3") |
130 mm (5.1 ") |
500/750 mm (19,7 "/29.5") |
5 0 x4mm (2. 0 "x0.16") |
21.6/1.1kg (47.6/2. 4 1 bs) |
|
F2 |
115/135 mm (4.5 "/5.3") |
130 mm (5.1 ") |
750/1000 mm (29,5 "/39.4") |
5 0 x4mm (2. 0 "x0.16") |
32.5/1,5 kg (71.7/3,3 lbs) |
|
F3 |
115/135 mm (4.5 "/5.3") |
130 mm (5.1 ") |
1000/1250 mm (39,4 "/49.2") |
5 0 x6mm (2. 0 "x0.24") |
43. 0/3. 0 kg (94.8/6.6 lbs) |
|
F4 |
115/135 mm (4.5 "/5.3") |
130 mm (5.1 ") |
1250/1500 mm (49.2 "/59.1") |
5 0 x6mm (2. 0 "x0.24") |
53.7/3.6kg (118.4/7,9 lbs) |
|
F5 |
160/220 mm (6.3 "/8.7") |
180 mm (7.1 ") |
700/950 mm (27,6 "/37.4") |
5 0 x8mm (2. 0 "x0.31") |
63.8/2.8kg (140,7/6,2 lbs) |
|
F6 |
2 0 0/280mm (7.9 "/11.0") |
150 mm (5.9 ") |
800/1050 mm (31.5/41.3 ") |
5 0 x1 0 mm (2.0 "x0.39") |
76.5/4. 0 kg (168.7/8.8 lbs) |
|
F7 |
180/220 mm (7.1 "/8.7") |
180 mm (7.1 ") |
850/1100 mm (33,5 "/43.3") |
5 0 x1 0 mm (2.0 "x0.39") |
81.5/4.2kg (179.7/9,3 lbs) |
|
F8 |
148/178mm (5.8 "/7. 0") |
170 mm (6.7 ") |
1500/1800 mm (59.1 "/70.9") |
5 0 x1 0 mm (2.0 "x0.39") |
11 0/6.8kg (242.5/15.0 lbs) |
